TMBH 5/230V SKF

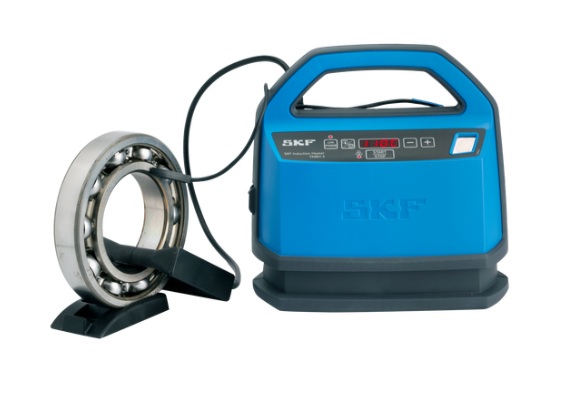

SKF TMBH 5/230V – Bezinwazyjny montaż łożysk w kieszonkowym wydaniu
Złota zasada mechaniki mówi: ogrzana stal się rozszerza. Zamiast wciskać łożysko na zimno, zmagając się z potężnym oporem i ryzykując uszkodzenie bieżni, wystarczy powiększyć jego średnicę wewnętrzną o ułamek milimetra. Kiedy nagrzejesz łożysko do temperatury ok. 110°C, po prostu wsuwasz je na wał bez jakiegokolwiek oporu. Gdy stal ostygnie, obkurcza się na osi, tworząc pancerne, nierozerwalne pasowanie. Aby wykonać to na hali produkcyjnej w sposób czysty, wkracza Przenośna Nagrzewnica Indukcyjna SKF TMBH (wersja na 230V obsługująca detale do 5 kg).
To inżynieryjny majstersztyk, który zrywa z koniecznością noszenia po zakładzie potężnych, stacjonarnych nagrzewnic z ciężkimi, stalowymi rdzeniami (zworami). Urządzenie wykorzystuje prądy o wysokiej częstotliwości. Jest tak małe i lekkie (waży niespełna 3 kg), że mechanik może przewiesić je przez ramię idąc na rusztowanie lub do ciasnego karteru maszyny. Łożysko zakłada się na specjalny stożek grzewczy lub zapina klamrą (w zależności od profilu głowicy), a magnetyczna sonda temperatury (termopara) na bieżni wewnętrznej dba o to, by stal nagrzała się dokładnie do ustalonego punktu. Zero dymu, zero palników, 100% sterylności i cichobieżności nowego ułożyskowania!
Kluczowe atuty przenośnej nagrzewnicy SKF TMBH
-
Brak ciężkich rdzeni stalowych: Urządzenie generuje indukcję bez konieczności przekładania ciężkich zwór przez otwór łożyska. Znacznie przyspiesza to proces nakładania i zdejmowania gorącego detalu.
-
Mobilność absolutna: Zasilanie ze standardowego gniazdka (230V) i minimalna waga sprawiają, że sprzęt jedzie z Tobą wprost pod awarię, a nie Ty z łożyskiem do warsztatu na drugi koniec zakładu.
-
Precyzyjna Termopara: System nigdy nie przegrzeje i nie rozhartuje stali. Magnetyczny czujnik przyklejony do łożyska na bieżąco monitoruje temperaturę, odcinając zasilanie dokładnie w zadanym punkcie (np. 110°C).
-
Automatyczna Demagnetyzacja: Indukcja naturalnie magnesuje stal (co jest katastrofą, bo łożysko zacznie przyciągać opiłki z wału). SKF automatycznie rozmagnesowuje detal pod koniec cyklu grzania, zapewniając jego pełną sterylność!
Zobacz, dlaczego ten sprzęt to "must-have" w torbie każdego profesjonalnego elektromechanika:
| Parametr Roboczy | Specyfikacja SKF TMBH 5/230V | Co to oznacza dla Mechanika? |
| Pojemność Wagowa | Łożyska i pierścienie do 5 kg | Pokrywa 90% potrzeb serwisów małych silników, pomp obiegowych i wentylatorów HVAC. |
| Kontrola Temperatury | Sonda magnetyczna (Termopara) | Pełna kontrola nad rozszerzalnością. Brak ryzyka "przegrzania" i odpuszczenia (rozhartowania) stali. |
| Zasilanie i Waga | 230V / Poniżej 3 kg | Włączasz do zwykłego gniazdka na ścianie. Wchodzisz z urządzeniem na drabinę bez najmniejszego wysiłku. |
| Demagnetyzacja | Automatyczna na koniec cyklu | Łożysko nie będzie ściągać metalowych opiłków z powietrza i brudnych wałów po montażu. |
Wskazówka Eksperta
Złudzenie Uniwersalnych 110 Stopni: "Mieliśmy do osadzenia łożysko kulkowe w uszczelnieniach gumowych (wersja 2RS, z fabrycznym smarem wewnątrz). Mechanik położył je na nagrzewnicy SKF TMBH, przykleił sondę i ustawił standardowe, szkoleniowe 110°C. Kiedy łożysko osiągnęło 100 stopni, zza gumowych uszczelnień zaczął wyciekać upłynniony smar, a po chwili same gumowe osłony 2RS odkształciły się i pofalowały. Mechanik wsunął łożysko na wał, ale po miesiącu zatarło się na sucho – cały fabryczny smar wypłynął podczas grzania na stole!"
Mechanik zastosował standardową temperaturę rozszerzalności stali dla łożysk OTWARTYCH, całkowicie ignorując limit termiczny uszczelnień gumowych i fabrycznego środka smarnego.
Błąd: Nagrzewanie łożysk z uszczelkami (2RS / ZZ) i fabrycznym smarem do temperatury 110°C.
Rada UR: Jeśli wyciągasz z pudełka łożysko zamknięte (uszczelnione obustronnie blachą lub gumą) i kładziesz je na nagrzewnicy indukcyjnej, NIGDY nie ustawiaj temperatury wyższej niż 80°C - 90°C! Standardowe 110°C jest zarezerwowane TYLKO dla łożysk otwartych (bez smaru i blaszek). Przy 110 stopniach, fabryczny smar litowy zaczyna się roztapiać (kroplić) i wypływa z łożyska na urządzenie, a gumowe uszczelniacze NBR ulegają trwałej, plastycznej deformacji. Ustawienie nagrzewnicy TMBH na bezpieczne 80°C w zupełności wystarczy, by delikatnie wsunąć łożysko na wał, ratując jego uszczelnienia i ładunek smaru!
Dlaczego palnik acetylenowy to wyrok śmierci dla nowego łożyska?
Pomimo XXI wieku, w wielu warsztatach można wciąż spotkać praktykę "grzania łożysk palnikiem gazowym". Kiedy uświadamiamy naszych klientów w DAKAM o skutkach takich działań, często decydują się oni na natychmiastowy zakup przenośnej indukcji SKF TMBH. Dlaczego palnik to inżynieryjna zbrodnia?
Kiedy kierujesz płomień palnika na pierścień wewnętrzny łożyska, wprowadzasz gigantyczną temperaturę punktowo. Stal łożyskowa jest hartowana wskrośnie, by uzyskać twardość rzędu 60 HRC. Kontakt z punktowym płomieniem (nawet na kilkanaście sekund) błyskawicznie podnosi temperaturę w jednym miejscu do 200-300°C. Powoduje to lokalne tzw. "odpuszczenie" (rozhartowanie) stali. Łożysko traci tam swoją twardość i zamienia się w miękki metal. Kiedy silnik ruszy, twarde kulki rozjeżdżają to zmiękczone miejsce w kilka godzin, niszcząc łożysko.
Nagrzewnica indukcyjna TMBH generuje ciepło w całej masie pierścienia wewnętrznego w ułamku sekundy, idealnie równomiernie. Czujnik pilnuje, by temperatura całego detalu nie przekroczyła bezpiecznej granicy, przy której stal zmienia swoją strukturę krystaliczną. Używanie nagrzewnicy to nie jest kwestia "wygody" – to bezwzględny wymóg fizyki materiałowej, jeśli łożysko ma dożyć starości w maszynie!
