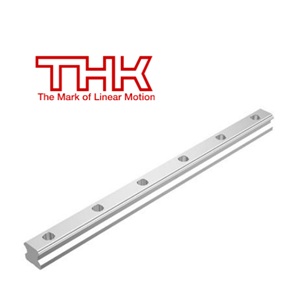

Dlaczego "Standardowa" seria THK to wciąż najlepszy wybór?

Mimo upływu lat, klasyczna konstrukcja THK (kulka-o-kulkę) ma niezaprzeczalne zalety:

1. Globalna Dostępność: Seria HSR jest tak popularna, że jej wymiary stały się normą przemysłową. Znajdziesz ją w maszynach z Japonii, Europy i USA.

2. Masywna Konstrukcja: Brak plastikowych koszyków (występujących w nowszych seriach) oznacza, że wewnątrz wózka znajduje się maksymalna ilość stalowych kulek. Daje to bardzo wysoką nośność statyczną i odporność na chwilowe przeciążenia.

3. Wszechstronność: Ogromny wybór typów wózków (kołnierzowe, wąskie, krótkie, długie) i klas dokładności pozwala dopasować je do każdej aplikacji – od podajnika po precyzyjną obrabiarkę.

Przegląd Flagowych Serii Standardowych

Wybierz model, który jest "wołem roboczym" w Twojej branży:

1. Seria HSR (Global Standard)

Najpopularniejsza prowadnica liniowa na świecie.

• Konstrukcja: 4 rzędy kulek, układ bieżni zapewniający równą nośność we wszystkich 4 kierunkach (góra, dół, lewo, prawo).

• Zaleta: Samonastawność. Dzięki układowi "DF" (Face-to-Face), wózek HSR potrafi kompensować drobne błędy montażowe i nierówności podłoża, nie tracąc płynności ruchu.

• Zastosowanie: Obrabiarki CNC, automaty spawalnicze, maszyny pakujące.

2. Seria SR (Radial Type)

Prowadnica o obniżonym profilu (płaska).

• Konstrukcja: Zoptymalizowana do przenoszenia dużych obciążeń pionowych (promieniowych). Wysokość montażowa jest znacznie mniejsza niż w HSR.

• Zastosowanie: Miejsca o ograniczonej przestrzeni, systemy transportowe, osie poziome ploterów.

3. Seria HR (Separated Type)

Prowadnica dwuszynowa.

• Konstrukcja: Wózek porusza się po dwóch niezależnych szynach. Pozwala to na "rozsuniecie" szyn i regulację luzu podczas montażu.

• Zastosowanie: Maszyny specjalne, gdzie rozstaw szyn jest nietypowy lub wymagana jest specyficzna zabudowa.

4. Seria GSR / GSR-R

Prowadnice z układem kulek pod kątem prostym.

• Zastosowanie: Często stosowane jako zamienniki w starszych maszynach lub w aplikacjach wymagających odporności na zanieczyszczenia (trudniejsze warunki pracy).

Pełna Kulka vs Caged Ball – Co wybrać?

Klienci często pytają o różnicę między HSR (Standard) a SHS (Caged Ball).

• Wybierz HSR (Standard): Jeśli szukasz sprawdzonego, ekonomicznego rozwiązania do typowych warunków przemysłowych, lub potrzebujesz części zamiennej do istniejącej maszyny ("Plug & Play").

• Wybierz SHS (Caged Ball): Jeśli Twoja aplikacja wymaga absolutnej ciszy, bardzo wysokich prędkości lub rzadszego smarowania (Maintenance-Free).

FAQ – Najczęściej zadawane pytania

Czy wózki HSR są wymienne z innymi markami? Wymiary montażowe serii HSR (rozstaw śrub, wysokość H) stały się standardem rynkowym i są kopiowane przez wielu producentów (np. Hiwin HG, Rexroth). Jednak profil wewnętrzny bieżni i kąt styku kulek są unikalne dla THK. Nigdy nie zakładaj wózka THK na szynę innej marki.

Co oznacza "A", "B", "R" w nazwie (np. HSR25A vs HSR25R)? Litera ta oznacza typ obudowy wózka:

• A: Wózek kołnierzowy (z gwintowanymi otworami).

• B: Wózek kołnierzowy (z otworami przelotowymi pod śrubę).

• R: Wózek wąski (bez kołnierza), prostokątny. To kluczowe przy doborze – sprawdź, jak wózek jest przykręcony do Twojej maszyny.

Jak smarować standardowe wózki THK? Wózki "pełna kulka" wymagają regularnego smarowania (zazwyczaj co 100 km przebiegu lub co 3-6 miesięcy), ponieważ tarcie między kulkami zużywa smar szybciej niż w wersjach z koszykiem. Używaj smarów litowych klasy NLGI 2 (np. THK AFB-LF).
