Śruby Kulowe: Szczegółowe Specyfikacje Techniczne, Typy Gwintów i Schematy Montażowe

1. Typy Gwintów i Zarysy Bieżni w Śrubach Kulowych

Kluczowym parametrem determinującym nośność, sztywność oraz opory ruchu śruby tocznej jest kształt profilu gwintu (zarys bieżni). W przemyśle dominują dwa standardy technologiczne:

Zarys Łuku Gotyckiego (Gothic Arch)

Najczęściej stosowany profil w precyzyjnych śrubach kulowych (standard m.in. dla THK i HIWIN).

• Konstrukcja: Zarys składa się z dwóch łuków o różnych promieniach. Kulka styka się z bieżnią w dwóch lub czterech punktach (w zależności od napięcia wstępnego).

• Zalety: Umożliwia skuteczne kasowanie luzu osiowego (preload) poprzez zastosowanie pojedynczej nakrętki ze zmodyfikowanym skokiem lub nadwymiarowych kulek. Zapewnia bardzo wysoką sztywność układu.

• Zastosowanie: Obrabiarki CNC, precyzyjne osie pozycjonujące, systemy wymagające zerowego luzu kierunkowego.

Zarys Łuku Kołowego (Circular Arc)

• Konstrukcja: Bieżnia ma kształt pojedynczego łuku kołowego o promieniu nieco większym niż promień kulki.

• Zalety: Niższe opory toczenia w porównaniu do łuku gotyckiego.

• Wady: Wymaga zastosowania dwóch nakrętek (tzw. nakrętki podwójnej z podkładką dystansową) w celu skutecznego wykasowania luzu osiowego i nadania napięcia wstępnego.

2. Klasy Dokładności Śrub Kulowych

Zgodnie z normami ISO/DIN, śruby kulowe dzieli się ze względu na klasę dokładności (tolerancję skoku). Metoda produkcji bezpośrednio determinuje maksymalną osiągalną klasę:

3. Schematy Montażowe i Łożyskowanie (Zespoły Łożyskowe)

Prawidłowe łożyskowanie końców śruby kulowej jest krytyczne dla osiągnięcia deklarowanej żywotności oraz uniknięcia wyboczeń i wibracji przy wysokich prędkościach (prędkość krytyczna). Stosuje się znormalizowane bloki łożyskowe (typu BK/BF, EK/EF, FK/FF).

Schemat A: Ułożenie Ustalone – Swobodne (Fixed - Free)

• Zasada działania: Jeden koniec śruby jest zablokowany osiowo i promieniowo (blok ustalający np. BK, zawierający łożyska skośne), podczas gdy drugi koniec jest całkowicie swobodny.

• Charakterystyka: Najprostszy montaż, dopuszcza wydłużenie cieplne śruby.

• Zastosowanie: Krótkie śruby kulowe, niska prędkość obrotowa, aplikacje pionowe (np. osie Z) z małym obciążeniem.

Schemat B: Ułożenie Ustalone – Podparte (Fixed - Supported)

• Zasada działania: Jeden koniec ustalony osiowo/promieniowo (blok BK), drugi koniec oparty na łożysku poprzecznym (blok wsporczy np. BF), pozwalającym na swobodne przesunięcia wzdłuż osi wału.

• Charakterystyka: Najbardziej uniwersalny i popularny układ montażowy. Dobrze kompensuje wydłużenia cieplne, zapobiegając ugięciu wału pod własnym ciężarem.

• Zastosowanie: Średnie i długie osie napędowe w maszynach CNC, transporterach, osie X i Y.

Schemat C: Ułożenie Ustalone – Ustalone (Fixed - Fixed)

• Zasada działania: Oba końce wału są sztywno zablokowane osiowo (zastosowanie dwóch bloków ustalających).

• Charakterystyka: Najwyższa sztywność układu. Podnosi prędkość krytyczną (możliwość pracy na wyższych obrotach) oraz nośność na wyboczenie. Wymaga wysoce precyzyjnego montażu. W celu kompensacji rozszerzalności cieplnej śruba często montowana jest z wstępnym naciągiem osiowym.

• Zastosowanie: Maszyny wysokoobrotowe, precyzyjne centra obróbcze wymagające absolutnej sztywności w obu kierunkach pracy.

4. Typy Nakrętek Kulowych a Kasowanie Luzu

Dobór nakrętki wpływa na gabaryty układu oraz metodę realizacji napięcia wstępnego (preload).

• Nakrętki Pojedyncze (Single Nut):

  • Z gwintem przesuniętym (Oversize ball / Pitch shift): Kasowanie luzu następuje poprzez zmianę średnicy kulek lub lokalną zmianę skoku gwintu wewnątrz nakrętki (dla profilu łuku gotyckiego). Bardzo kompaktowe.

• Nakrętki Podwójne (Double Nut):

  • Składają się z dwóch niezależnych nakrętek rozdzielonych precyzyjną podkładką dystansową. Grubość podkładki determinuje siłę napięcia wstępnego (preload). Gwarantują najwyższą sztywność i stabilność, kosztem większej długości całkowitej.

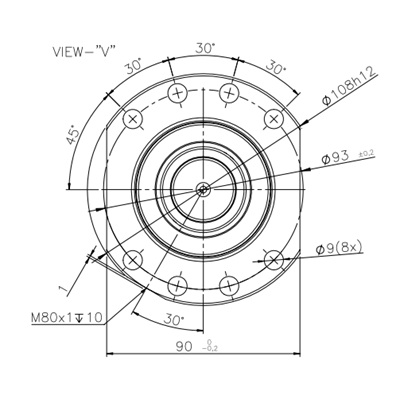

• Zakończenia nakrętek: Występują wersje kołnierzowe (Flanged) z otworami montażowymi wg norm DIN (najpopularniejsze) oraz cylindryczne (Cylindrical), montowane na wcisk z wpustem ustalającym.

5. Systemy Cyrkulacji Kulek

Bezawaryjny obieg kulek w nakrętce realizowany jest przez deflektory. Wyróżniamy systemy:

1. Z rurką obiegową (External circulation): Kuleczki opuszczają gwint i wracają na początek obwodu specjalną rurką na zewnątrz nakrętki. (Wysoka nośność, większy gabaryt).

2. Z deflektorem wewnętrznym (Internal circulation): Kuleczki przekraczają wierzchołek gwintu przeskakując do kolejnego zwoju wewnątrz korpusu. (Idealne do nakrętek o małym skoku i małych gabarytach).

3. Z zaślepkami końcowymi (End-cap): Szybki powrót kulek otworem wydrążonym wewnątrz materiału nakrętki (stosowane m.in. w śrubach wielozwojnych o bardzo dużym skoku – tzw. high-lead).
