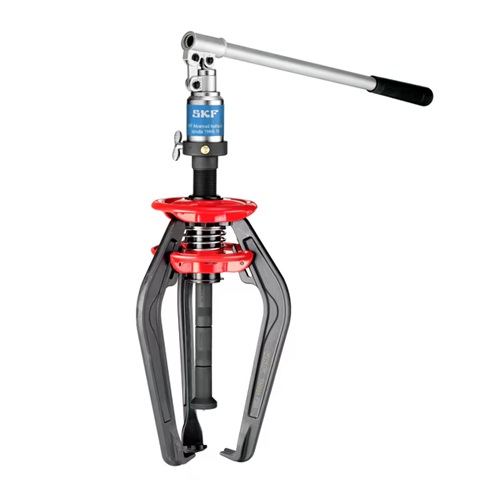

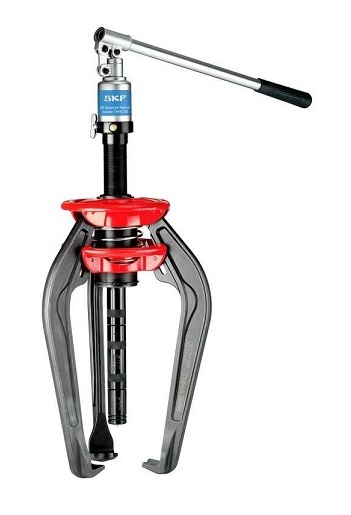

Kluczowe atuty ściągacza TMMA 75H

• Siła bez wysiłku (7,5 tony): Kręcenie kluczem metrową rurą to przeszłość. Dzięki zintegrowanej hydraulice, 7,5 tony nacisku uzyskujesz, delikatnie "pompując" małą, składaną dźwignią.

• Mechanizm EasyPull (Czerwone Pierścienie): Łapy ściągacza są napięte sprężynowo. Wystarczy ścisnąć czerwone pierścienie, by rozchylić ramiona, wsunąć je na łożysko, puścić – a one same, ze stalowym uściskiem, zatrzasną się za pierścieniem. Koniec z opadającymi łapami podczas pozycjonowania!

• Zintegrowany Zawór Bezpieczeństwa: To ochrona Twojego życia i maszyny. Wrzeciono posiada wbudowany zawór przelewowy. Jeśli łożysko jest zapieczone tak mocno, że 7,5 tony to za mało, zawór po prostu odpuści olej. Nie ma fizycznej możliwości, by siłownik wybuchł lub rozerwał ramiona z przeciążenia!

• Bezinwazyjność dla wału: W zestawie znajduje się specjalna nakładka centrująca na trzpień hydrauliczny, która chroni nakiełek (środek osi) przed zmiażdżeniem, rozprowadzając siłę uderzenia płynnie po metalu.

3. Tabela: Rodzina Ściągaczy SKF EasyPull (Wybierz kaliber)

Gdzie na tle braci znajduje się nasz hit? Zobacz, jaki kaliber wprowadzamy na warsztat:

Wskazówka Eksperta

Złudzenie Ocalonego Łożyska: "Demontowaliśmy z wału silnika łożysko kulkowe o średnicy 150 mm. Użyliśmy nowiutkiego ściągacza TMMA 75H. Łapy idealnie złapały za zewnętrzny pierścień łożyska. Kilka ruchów dźwignią, 5 ton siły i łożysko zeszło z wału jak po maśle! Ponieważ wyglądało świetnie i kręciło się cicho, a wymienialiśmy tylko uszczelniacze, mechanik umył je i wcisnął z powrotem na wał. Dwie godziny po uruchomieniu maszyny łożysko zatarło się i rozerwało koszyk!"

Mechanik zastosował narzędzie prawidłowo, ale całkowicie zignorował trybologię przekazywania sił.

Błąd: Ponowny montaż łożyska tocznego, które zostało zdjęte z ciasnego wału poprzez ciągnięcie za jego pierścień ZEWNĘTRZNY!

Rada UR: Ściągacz 3-ramienny z zasady łapie łożysko za krawędź zewnętrzną. Kiedy włączasz tytaniczną siłę hydrauliczną (np. 7,5 tony), aby zsunąć ciasny pierścień wewnętrzny z wału, cała ta siła musi najpierw przejść przez... kulki lub wałeczki! Te kilka ton nacisku wgniata kulki w bieżnię, pozostawiając mikroskopijne kratery (tzw. zjawisko fałszywego odcisku - Brinelling). Gołym okiem tego nie widać, ale bieżnia jest zrujnowana.

Święta zasada Utrzymania Ruchu brzmi: Łożysko toczne zdjęte ściągaczem za zewnętrzny pierścień to ZŁOM. Ściągacz służy do ratowania wału, a nie łożyska! Jeśli zdejmujesz łożysko TMMA 75H, do maszyny musi trafić nowa sztuka z pudełka!

Dlaczego zwykły mechaniczny ściągacz potrzebuje "trzech rąk"? (Fenomen EasyPull)

Jeżeli kiedykolwiek używałeś taniego, dwu- lub trójramiennego ściągacza skręcanego śrubami, znasz ten ból doskonale. Próbujesz ustawić go na zardzewiałym kole pasowym. Jedną ręką trzymasz śrubę centralną, drugą ręką próbujesz zacisnąć jedną z łap za elementem. Trzecia łapa w tym czasie opada pod wpływem grawitacji. Kiedy w końcu udaje Ci się wszystko ustawić i sięgasz po klucz, by napiąć układ, jedna z łap wyślizguje się i całość z łoskotem spada na podłogę. Brzmi znajomo?

Inżynierowie SKF rozwiązali ten problem, analizując ergonomię pracy w pojedynkę. Opracowali system EasyPull, w którym ramiona połączone są specjalnymi, czerwononymi pierścieniami sprzęgniętymi z wewnętrzną sprężyną naciągową. Działa to jak potężny, stalowy spinacz do bielizny. Szykując ściągacz TMMA 75H, mechanik bierze go w jedną dłoń, ściska pierścienie (ramiona same się otwierają niczym parasol), nakłada na koło i puszcza. Sprężyna błyskawicznie zaciska wszystkie trzy łapy głęboko za krawędzią demontowanego elementu, uniemożliwiając ich opadnięcie! Mechanik może wtedy puścić ściągacz (który sam wisi stabilnie na wale) i spokojnie zająć się pompowaniem wajchy hydraulicznej. To kolosalny wzrost bezpieczeństwa i tempa pracy!
