QuickCollect SKF
Bezprzewodowy Czujnik SKF QuickCollect – Twój smartfon staje się analizatorem drgań

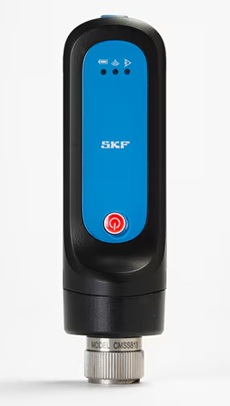

Przez dekady analiza drgań (wibrodiagnostyka) była wiedzą tajemną, zarezerwowaną wyłącznie dla inżynierów z drogim, wielokanałowym sprzętem, którzy spędzali godziny na analizowaniu skomplikowanych wykresów FFT. SKF postanowił zdemokratyzować tę wiedzę, tworząc duchowego i technologicznego następcę legendarnego pióra wibracyjnego CMAS 100-SL. Poznaj SKF QuickCollect (CMDT 391) – ultrakompaktowy, bezprzewodowy czujnik, który potężną matematykę analityczną przenosi prosto na ekran Twojego smartfona lub tabletu.

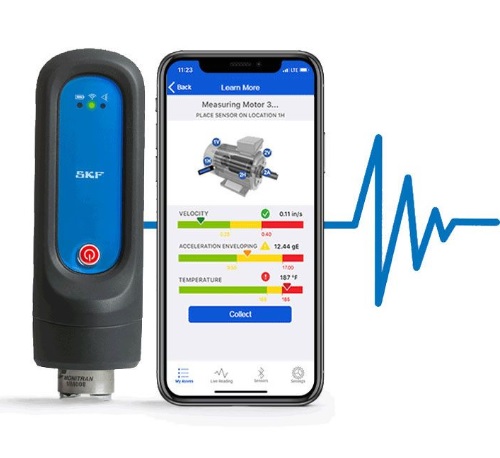

Działanie systemu jest genialne w swojej prostocie. Przykładasz magnetyczny czujnik do oprawy łożyska, naciskasz jeden przycisk, a urządzenie łączy się przez Bluetooth z darmową aplikacją SKF (np. SKF Pulse) na Twoim urządzeniu mobilnym. W ciągu zaledwie 3 sekund QuickCollect zbiera trzy krytyczne parametry: ogólną prędkość drgań maszyny, przyspieszenie obwiedni (zdradzające mikrouszkodzenia łożysk) oraz temperaturę powierzchni. Następnie aplikacja porównuje te dane z międzynarodowymi normami ISO i wyświetla wynik w najbardziej zrozumiałym języku świata – systemie świateł drogowych (Zielony, Żółty, Czerwony). Każdy operator na hali natychmiast wie, czy maszyna jest bezpieczna, czy wymaga natychmiastowego serwisu!
Kluczowe atuty systemu SKF QuickCollect
-
Zrozumiała Diagnoza (Sygnalizacja Świetlna): Nie musisz być ekspertem! Aplikacja od razu mówi Ci, czy drgania są w normie (Zielony), wymagają obserwacji (Żółty), czy oznaczają stan alarmowy i grożą katastrofą (Czerwony).
-
Trzy pomiary w jednym dotknięciu: Mierzy prędkość drgań (mm/s) dla oceny wyważenia/osiowania, przyspieszenie obwiedni (gE) dla detekcji zniszczeń koszyków łożyskowych oraz temperaturę w stopniach Celsjusza.
-
Bezprzewodowa wolność (Bluetooth): Koniec z plączącymi się kablami wokół wirujących wałów. Czujnik przesyła dane szyfrowanym kanałem bezpośrednio do urządzenia z iOS lub Androidem.
-
Ekstremalna wytrzymałość: Pancerna, wodoodporna i pyłoszczelna obudowa (IP65), stworzona, by przetrwać upadki na beton, uderzenia i kąpiele w chłodziwie maszynowym. Działa na wbudowanym akumulatorze przez cały dzień roboczy.
-
Dostęp do chmury (SKF Enlight): Jeśli napotkasz problem, którego nie potrafisz zinterpretować, jednym kliknięciem w aplikacji możesz wysłać zebrane dane do ekspertów SKF z prośbą o zaawansowaną analizę!
| Parametr | Wartość / Specyfikacja |
| Kod Produktu | CMDT 391 (Zastępuje starsze generacje m.in. CMAS) |
| Komunikacja | Bezprzewodowa (Bluetooth 4.0 Low Energy) |
| Aplikacje (iOS / Android) | Kompatybilność z SKF Pulse, SKF ProCollect |
| Pomiary Wibracji (Ogólne) | Prędkość drgań (Velocity): 10 Hz do 1000 Hz (Norma ISO) |
| Pomiary Łożysk (Obwiednia) | Przyspieszenie obwiedni (Enveloped Acceleration - gE) |
| Pomiar Temperatury | Bezdotykowy sensor IR (Podczerwień) |
| Zasilanie | Akumulator Li-ion (Ładowanie kablem USB) |
| Ochrona środowiskowa | IP65 (Odporność na pył i strugi wody) |
Wskazówka Eksperta
Złudzenie cichego łożyska: "Przecież obudowa wcale nie drży, dlaczego apka świeci na czerwono?!"
Młody mechanik przykłada nowy czujnik SKF QuickCollect do wielkiego, 500-kilogramowego silnika elektrycznego pompy. Silnik pracuje równo, cicho i nie przenosi wibracji na podłoże. Jednak aplikacja na telefonie natychmiast zapala się na jaskrawo czerwonawy kolor z komunikatem: "KRYTYCZNE uszkodzenie łożyska!". Mechanik dotyka silnika dłonią, nie czuje żadnego bicia i uznaje, że czujnik kłamie. Tydzień później łożysko rozlatuje się w drobny mak, niszcząc wał silnika.
Błąd: Dłoń ludzka i klasyczne mierniki wibracji czują tylko drgania niskiej częstotliwości (np. złe wyważenie). Pęknięta kulka w łożysku generuje mikroskopijny, akustyczny zgrzyt (wysoka częstotliwość), który nie ma na tyle siły, by zatrząść półtonową obudową żeliwną!
Rada UR: SKF QuickCollect nie ocenia łożyska po ogólnym drganiu! Wykorzystuje zaawansowany algorytm Obwiedni Przyspieszenia (gE), który potrafi wyodrębnić te mikroskopijne "piski" tarcia metalu o metal z całego szumu maszyny. Jeśli aplikacja pokazuje "Czerwony alarm dla łożyska" (High gE), wierz matematyce, a nie swoim dłoniom! Masz przed sobą najwyżej kilkadziesiąt godzin, by wymienić łożysko przed katastrofą!
Predictive Maintenance w Twojej kieszeni
Wdrożenie programu Predykcyjnego Utrzymania Ruchu w fabryce często kojarzyło się z zatrudnieniem zewnętrznej, bardzo drogiej firmy audytorskiej, która zjawiała się na zakładzie raz na kwartał. Problem polega na tym, że maszyna może ulec degradacji w dwa tygodnie. Posiadanie czujnika SKF QuickCollect zmienia zasady gry.
Zarząd może wyposażyć operatorów (nawet tych bez wykształcenia mechanicznego) w to urządzenie. Operator w ramach codziennego obchodu po prostu przykłada czujnik do wskazanych, namagnesowanych punktów na maszynie, a smartfon automatycznie zapisuje historię pomiarów w chmurze (Trending). Kiedy trend (np. wartość mm/s) zaczyna drastycznie rosnąć, system sam wysyła alert do Głównego Mechanika. Pozwala to na zlokalizowanie "wąskich gardeł" i wyeksploatowanych napędów na wiele tygodni przed tym, zanim dym i iskry zatrzymają planowaną produkcję.
FAQ – Pytania o SKF QuickCollect
P: Czy aplikacja do obsługi czujnika jest płatna?
O: Podstawowa aplikacja SKF QuickCollect (do pomiarów doraźnych) jest darmowa do pobrania z AppStore i Google Play. Zaawansowana aplikacja SKF ProCollect (do tras obchodowych i zapisu danych w chmurze) wymaga wykupienia subskrypcji.
P: Czy czujnik współpracuje z każdym telefonem?
O: Czujnik współpracuje z większością nowoczesnych smartfonów i tabletów z systemem iOS (Apple) oraz Android, które obsługują standard Bluetooth Low Energy (BLE).
P: Co, jeśli wskaźnik pokaże "Alarm", a ja nie wiem co zrobić?
O: To największa zaleta systemu. Jeśli korzystasz z wersji ProCollect, możesz jednym przyciskiem wysłać dane pomiarowe do centrum SKF Remote Diagnostic. Ekspert przeanalizuje widmo drgań i odeśle Ci raport z konkretnymi zaleceniami naprawczymi.
