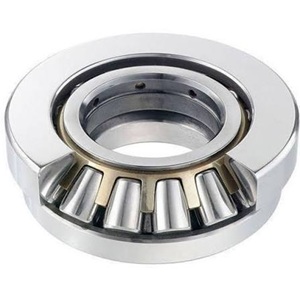

Kluczowe atuty łożysk baryłkowych wzdłużnych

• Pionowa nośność absolutna: To łożyska o najwyższej na świecie nośności osiowej. Stworzone do przenoszenia nacisków mierzonych w dziesiątkach i setkach ton.

• Kompensacja błędów współosiowości: Dzięki kulistej bieżni zewnętrznej, łożysko ułoży się do wału, który wygina się pod ciężarem (np. w długich śrubach wytłaczarek), całkowicie eliminując niszczące naprężenia krawędziowe.

• Przenoszą obciążenia poprzeczne: W przeciwieństwie do zwykłych wzdłużnych łożysk kulkowych, które niszczą się przy nacisku z boku, baryłki wzdłużne dzięki swojemu kątowi działania (ok. 50°) potrafią jednocześnie przenosić siły promieniowe (do wartości ok. 55% obciążenia osiowego)!

• Naturalny "efekt pompy": Kształt asymetrycznych baryłek w trakcie obrotu działa jak naturalna pompa odśrodkowa, która samodzielnie zasysa olej chłodzący od środka i wyrzuca go na zewnątrz, ułatwiając chłodzenie przy wysokich obrotach.

• Rozłączna konstrukcja: Montaż tak masywnych (często ważących setki kilogramów) łożysk jest ułatwiony – koszyk z baryłkami i pierścień wałowy można założyć niezależnie od żeliwnego gniazda.

Wskazówka Eksperta

Złudzenie Smarnego Smalcu: "Remontowaliśmy pionowy wał kruszarki z wielkim łożyskiem 29416 E. Młody mechanik złożył je tak, jak zwykłe oporowe – wziął najdroższy smar litowy EP2, napakował go szczelnie wokół baryłek, złożył maszynę i skręcił obudowę. Maszyna ruszyła, wał kręcił się powoli, ale twardo. Po dwóch godzinach smar zaczął dymić i wyciekać uszczelkami. Po rozebraniu maszyny, czoła baryłek były fioletowe z przegrzania i całkowicie spalone!"

Mechanik zastosował standardową procedurę smarowania smarem plastycznym do łożyska, którego wewnętrzna termodynamika działa jak mały piec hutniczy.

Błąd: Smarowanie wysoko obciążonych i obracających się łożysk baryłkowych wzdłużnych gęstym smarem plastycznym bez odprowadzania ciepła.

Rada UR: Łożyska baryłkowe wzdłużne generują ogromne tarcie ślizgowe w miejscu, w którym asymetryczna baryłka opiera się czołem o boczny kołnierz prowadzący pierścienia wałowego. Ten jeden punkt wymaga absolutnego, nieustannego chłodzenia! Te łożyska w 95% przypadków WYMAGAJĄ KĄPIELI OLEJOWEJ lub obiegowego smarowania olejem! Gęsty smar plastyczny nie odprowadzi uwięzionego tam ciepła i szybko spłonie. Smaru plastycznego wolno tu użyć WYŁĄCZNIE przy ekstremalnie wolnych obrotach lub ruchach oscylacyjnych, pod warunkiem regularnego przepompowywania!

Czym jest "Minimalne Obciążenie Osiowe" i dlaczego łożysko może pęknąć "z braku ciężaru"?

To paradoks, który wielokrotnie zszokował inżynierów. Wydajesz kilkanaście tysięcy złotych na potężne łożysko baryłkowe wzdłużne klasy premium (np. SKF Explorer 29420 E), montujesz je w maszynie na poziomym wale i... łożysko się zaciera po miesiącu pracy, chociaż obciążenia były śmiesznie małe! Co poszło nie tak?

Łożyska baryłkowe wzdłużne są wręcz "uzależnione" od gigantycznego ciężaru. Ze względu na swój ostry kąt działania i masę samych elementów tocznych, jeśli wał kręci się stosunkowo szybko, w łożysku powstają ogromne siły odśrodkowe, a baryłki i koszyk generują własną, dużą bezwładność. Jeśli z zewnątrz nie dociśniesz tego łożyska potężną siłą wzdłuż osi (brak ciężaru z góry), baryłki stracą twardy styk z bieżnią. Zamiast się po niej równo toczyć, zaczną się ślizgać, szlifować metal i wyrywać z niego mikroskopijne drobiny (smearing/poślizg kinematyczny).

Dlatego w katalogach zawsze znajdziesz wzór na Minimalne Obciążenie Osiowe. Jeśli maszyna w fazie rozruchu (lub na biegu jałowym) nie naciska wystarczająco mocno na łożysko oporowe, Utrzymanie Ruchu musi zainstalować wokół niego pakiety potężnych sprężyn talerzowych, by sztucznie dociskały pierścienie do siebie, zmuszając baryłki do przyczepności i prawidłowego toczenia!
