Łożyska walcowe do stołów obrotowych – Bezwzględny fundament obróbki 5-osiowej
Centra obróbcze, radary wojskowe, potężne głowice indeksujące czy precyzyjne manipulatory spawalnicze – wszystkie te urządzenia łączy jeden problem: muszą płynnie obracać gigantycznymi ciężarami, na które działają siły wyginające wał na wszystkie możliwe strony. Aby zachować mikrometryczną precyzję, inżynierowie stworzyli zintegrowany cud mechaniki: Łożyska osiowo-promieniowe (często nazywane łożyskami do stołów obrotowych).

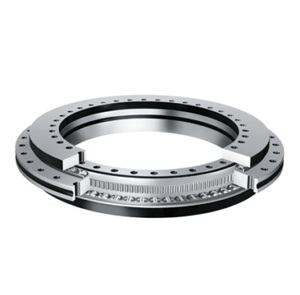

Z technicznego punktu widzenia to nie jest jedno łożysko. To trzy potężne łożyska zamknięte w jednym stalowym monolicie! Składają się z centralnego, promieniowego wieńca wałeczkowego (który trzyma oś w pionie) oraz dwóch wzdłużnych koszyków z wałeczkami (które blokują nacisk z góry i z dołu). Taka "kanapkowa" architektura sprawia, że łożysko potrafi przyjąć tytaniczne momenty wywrotne bez ułamka milimetra ugięcia. Najbardziej ikoniczną reprezentacją tego rozwiązania jest legendarna seria YRT od INA (Schaeffler), której towarzyszą najwyższej klasy odpowiedniki takie jak RTC od SKF.
Kluczowe atuty łożysk osiowo-promieniowych
-
Gotowe do przykręcenia (Zintegrowane otwory): W przeciwieństwie do standardowych łożysk, których pierścienie wciska się na wał, te łożyska przypominają durszlak. Posiadają kilkadziesiąt fabrycznie wywierconych otworów na śruby. Przykręcasz je bezpośrednio do łoża maszyny!
-
Blokada momentów wywrotnych: Szeroki rozstaw dwóch rzędów wałeczków oporowych działa jak wielka kotwica, nie pozwalając stołowi na przechylenie się na boki, nawet gdy detal frezowany jest na skrajnej krawędzi stołu.
-
Fabryczne napięcie wstępne (Zero Luzu): Elementy te są skręcane w fabryce. Po zmontowaniu na maszynie nie posiadają żadnego luzu. Gwarantują idealne pozycjonowanie w osiach obrotowych (np. w osi C obrabiarek).
-
Ekstremalnie zwarta budowa: Pomimo przenoszenia tytanicznych obciążeń z trzech różnych kierunków, łożyska te są stosunkowo niskie (płaskie), co pozwala konstruktorom obniżyć środek ciężkości całej maszyny.
| Seria / Oznaczenie | Architektura Kinematyczna | Charakterystyka i Główne Zastosowanie |
| YRT / RTC | Standardowe Osiowo-Promieniowe | Absolutny król CNC. Wysoka sztywność, doskonałe tłumienie drgań. Prędkości obrotowe od wolnych do średnich. Złoty standard stołów frezarskich. |
| YRTS | Wersja High-Speed (Szybkoobrotowa) | Posiada zoptymalizowaną geometrię, smarowanie i koszyki z tworzywa. Pozwala na drastycznie wyższe obroty (dla stołów obrotowych pełniących też rolę tokarek pionowych). |
| ZKLDF | Osiowo-skośne kulkowe | Zamiast wałeczków, użyto w nich układu kulek pracujących pod kątem 60 stopni. Znacznie mniejsze opory tarcia dla bardzo szybkich mechanizmów obrotowych. |
| YRTM | Zintegrowany System Pomiarowy | Łożysko posiada fabrycznie wbudowany, magnetyczny enkoder (liniał kątowy). Maszyna dokładnie "wie" z dokładnością do tysięcznych części stopnia, gdzie znajduje się stół! |
Wskazówka Eksperta
Złudzenie "Twardego Metalu": "Zamontowaliśmy nowe łożysko YRT pod stół obrotowy frezarki 5-osiowej. Żeby robota poszła szybko, mechanik złapał za klucz udarowy i dokręcił wszystkie 30 śrub mocujących pierścień po kolei, jadąc dookoła po okręgu. Odpaliliśmy maszynę. Stół obracał się ciężko, w jednym miejscu zgrzytał, a test czujnikiem zegarowym wykazał gigantyczne bicie osiowe na blacie wynoszące 0.05 mm! Pomyśleliśmy, że łożysko za 15 tysięcy ma wadę fabryczną!"
Mechanik potraktował łożysko klasy super-precyzyjnej jak koło w samochodzie. Użycie klucza udarowego i dokręcanie śrub "po okręgu" to wyrok śmierci dla tego komponentu.
Błąd: Nierównomierne dokręcenie śrub, deformujące pierścienie łożyska i niszczące fabryczną precyzję!
Rada UR: Mimo iż to łożysko waży kilkadziesiąt kilogramów i wygląda na niezniszczalny monolit, jest niezwykle wrażliwe na naprężenia zębate. Jeśli śruby przykręcisz nierówno, żeliwo maszyny dosłownie "pognie" i zwichruje pierścienie łożyska na mikrometry!
Procedura montażu jest święta: Musisz dokręcać śruby WYŁĄCZNIE kluczem dynamometrycznym, BEZWZGLĘDNIE na krzyż (wzór gwiazdy). Co więcej, dokręcanie należy przeprowadzić w trzech etapach: najpierw na 40% zaleconego momentu, potem na 70%, a na końcu na 100%! Podczas dokręcania, zaleca się powolne obracanie stołu, by wałeczki mogły się idealnie układać w bieżni.
Dlaczego te łożyska przypominają "ser szwajcarski"? (Zalety otworów)
Tradycyjne łożyska walcowe czy stożkowe polegają na tzw. pasowaniu wtłaczanym. Pierścień wciska się z ogromną siłą do żeliwnego gniazda obudowy (oprawy). Problem polega na tym, że taka metoda montażu narzuca pewne ograniczenia. Oprawa maszyny CNC, będąca wielkim odlewem żeliwnym, po pewnym czasie może ulec mikroskopijnym odkształceniom, a pasowanie wtłaczane nigdy nie gwarantuje 100% przylegania, co przy ekstremalnych momentach wywrotnych (np. przy wierceniu poza środkiem stołu) skutkuje szkodliwymi mikroruchami (frettingiem).
Dlatego w seriach YRT / ZKLDF zrezygnowano z gładkich pierścieni na rzecz przelotowych i gwintowanych otworów montażowych, pokrywających gęsto całą powierzchnię łożyska. To rozwiązanie rewolucjonizuje konstrukcję maszyny. Łożysko przykręca się na sztywno, wieloma śrubami bezpośrednio do płyty montażowej i korpusu wrzeciona. Eliminuje to pośrednią szczelinę (luz z pasowania obudowy). Masa maszyny staje się jednością z łożyskiem. Dzięki temu drgania powstające na ostrzu narzędzia frezarskiego są błyskawicznie "przesyłane" przez śruby do gigantycznego łoża z polimerobetonu i tam natychmiast tłumione!
