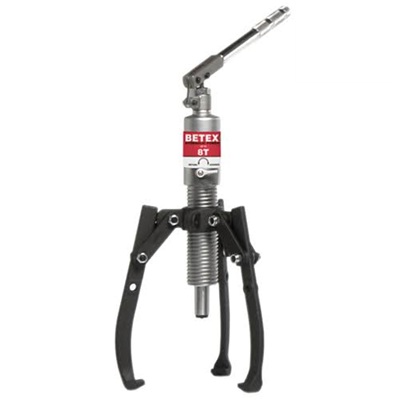

BETEX HP 83
Ściągacz hydrauliczny BETEX HP 83 – 8 Ton absolutnej dominacji
Demontaż potężnych kół zębatych, masywnych sprzęgieł i wielkogabarytowych łożysk to test siły, w którym mechaniczne ściągacze po prostu kapitulują. Kiedy ramię tradycyjnego narzędzia zaczyna się wyginać, a śruba główna trzeszczy pod naporem dwumetrowej przedłużki, ryzykujesz nie tylko zniszczenie sprzętu, ale przede wszystkim katastrofalny wypadek na hali. Holenderski producent Bega Special Tools dostarcza rozwiązanie do zadań specjalnych: BETEX HP 83 – samowystarczalny ściągacz hydrauliczny generujący gigantyczną siłę 8 ton (80 kN).
Model HP 83 to mistrzostwo kompaktowej inżynierii "All-in-One". Mimo ogromnej mocy, cała hydraulika – cylinder, pompa wysokociśnieniowa i zbiornik oleju – jest zintegrowana w jednym korpusie. Nie musisz ciągnąć za sobą ciężkich wózków z zewnętrznymi pompami ani uważać na pękające węże ciśnieniowe. Zakładasz hartowane ramiona na element o średnicy nawet 350 mm, zamykasz zawór i za pomocą obrotowej dźwigni płynnie zrywasz detale, które wydawały się przyspawane do wału.
Kluczowe atuty ściągacza BETEX HP 83
-
8 000 kilogramów uciągu: Potężna siła obalająca opór najcięższych pasowań skurczowych i wieloletniej korozji frettingowej na wałach do 100 mm średnicy.
-
Rozstaw do 350 mm: Długie, kute ramiona pozwalają chwycić ogromne koła pasowe i zamachowe, sięgając głęboko za obrys maszyny (aż do 230 mm w głąb).
-
Pełna autonomia (Zintegrowana pompa): Brak zewnętrznych przewodów. Narzędzie jest w 100% mobilne, gotowe do pracy na wysokościach, w ciasnych karterach i na wyjazdach serwisowych. Rączka obraca się o 360 stopni dla wygody pompowania.
-
Bezpieczeństwo przeciążeniowe: Wewnętrzny zawór zrzutowy (safety relief valve) dba o to, by nigdy nie przekroczyć maksymalnego ciśnienia. Zrywasz elementy z maksymalną mocą, mając gwarancję, że sprzęt nie rozerwie się pod wpływem obciążenia.
Kiedy w grę wchodzą gabaryty rzędu kilkudziesięciu centymetrów, specyfikacja musi być bezbłędna:
| Parametr Techniczny | Specyfikacja BETEX HP 83 | Znaczenie w ciężkim utrzymaniu ruchu |
| Maksymalna siła ściągająca | 8 Ton (80 kN) | Gwarancja skutecznego zerwania masywnych kół zębatych i sprzęgieł w przemyśle ciężkim, wydobywczym i hutniczym. |
| Maksymalny rozstaw ramion | 350 mm | Chwyt obejmujący elementy o średnicy ponad jednej trzeciej metra! |
| Głębokość chwytu (Zasięg) | 230 mm | Pozwala na demontaż kół i łożysk, które są osadzone daleko od czoła wału (np. za długim czopem gwintowanym). |
| Skok tłoka hydraulicznego | 85 mm | Bardzo duży zapas płynnego wypychu (ponad 8 cm!), niwelujący konieczność ciągłego przestawiania ramion podczas ściągania. |
| Waga kompletna | ok. 12,0 kg | Masywna, sztywna konstrukcja, którą wciąż może operować jeden mechanik bez użycia suwnicy. |
Wskazówka Eksperta
Złudzenie Palnika Gazowego: "W cementowni stanął główny przenośnik. Brygada musiała zdjąć potężne koło łańcuchowe o średnicy 300 mm. Użyli największego ściągacza mechanicznego, ale śruba stanęła w miejscu. Szef zmiany kazał 'pomóc' układowi palnikiem acetylenowym. Zaczęli grzać piastę koła, jednocześnie dociągając śrubę. Nagle, z ogłuszającym hukiem, ramię ściągacza pękło, a koło łańcuchowe dosłownie eksplodowało z wału, raniąc pracownika! Dlaczego? Punktowe grzanie palnikiem wywołało nierównomierną rozszerzalność cieplną żeliwa (naprężenia wewnętrzne), a mechaniczny ściągacz ciągnął z asymetryczną siłą (gwint ściągacza uległ wygięciu pod obciążeniem). Połączenie tych dwóch błędów rozerwało żeliwną piastę na strzępy."
Grzanie palnikiem "na żywioł" w połączeniu ze skręcającym się ściągaczem mechanicznym to recepta na rozerwanie zdejmowanego elementu.
Błąd: Używanie palników otwartego ognia do wspomagania przeciążonych ściągaczy śrubowych przy dużych gabarytach.
Rada UR: Przy średnicach rzędu 300 mm odkładamy palniki i śruby rzymskie! Zakładasz zintegrowany ściągacz BETEX HP 83. Tłok hydrauliczny generuje idealnie osiowe, liniowe 8 ton bez najmniejszych sił skrętnych. Narastające ciśnienie oleju powoduje mikroskopijne rozciągnięcie piasty koła i płynne pęknięcie warstwy rdzy. Całość zsuwa się na zimno, cicho, osiowo i co najważniejsze – element po demontażu nadaje się do ponownego użycia, a struktura stali wału pozostaje nienaruszona!
Konfiguracja 2- czy 3-ramienna? Jak mądrze rozłożyć 8 ton uciągu?
Model BETEX HP 83 jest dostarczany ze specjalnie zaprojektowaną, kutą głowicą (jarzmem), która pozwala na pracę w konfiguracji 2- lub 3-ramiennej. Dlaczego to tak ważne dla mechanika Utrzymania Ruchu?
Złota zasada demontażu mówi: zawsze używaj trzech ramion, kiedy to tylko możliwe. Konfiguracja 3-punktowa rozkłada ogromną siłę 80 kN równomiernie (co 120 stopni) na obwodzie zdejmowanego łożyska czy sprzęgła. Zapobiega to asymetrycznemu przeciążeniu bieżni i ryzyku zaklinowania się (przekoszenia) elementu na wale podczas ściągania. Dodatkowo sam ściągacz zachowuje idealną stabilność i osiowość.
Jednak w rzeczywistości przemysłowej, potężne przekładnie zębate lub silniki elektryczne często montowane są tuż przy ścianach lub w obudowach karterów, gdzie fizycznie nie ma miejsca na włożenie trzeciego ramienia. Wtedy z pomocą przychodzi dwustronne jarzmo modelu HP 83. Przebudowa na ściągacz 2-ramienny zajmuje kilkadziesiąt sekund. Pozwala to na "podejście" do detalu z góry i z dołu, w najbardziej ekstremalnie wąskich lukach maszynowych, wciąż dysponując potężną, hydrauliczną siłą 8 ton.
