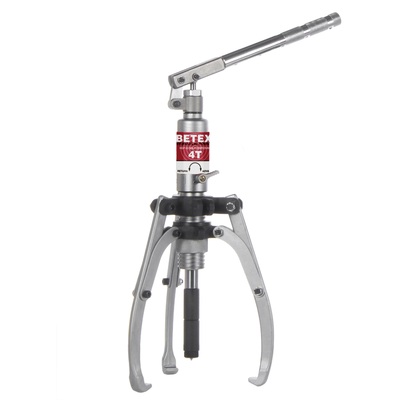

Samocentrujący ściągacz BETEX HSP 43 (Schaeffler) – 4 Tony inteligentnego chwytu
Demontaż zapieczonych łożysk, małych kół zębatych i wentylatorów z wałów często bywa frustrujący nie ze względu na siłę potrzebną do ich zerwania, ale przez brak stabilności narzędzia. Tradycyjne ściągacze wymagają precyzyjnego, ręcznego ustawienia każdego ramienia. Zanim siłownik wytworzy odpowiednie ciśnienie i zablokuje układ, pazury potrafią wielokrotnie zsunąć się z obrobionych krawędzi ułożyskowania. Ten problem eliminuje innowacyjna linia narzędzi z rodziny Schaeffler Lifetime Solutions: Zintegrowany, samocentrujący ściągacz hydrauliczny BETEX HSP 43 o sile 4 ton (40 kN).
Tajemnica modelu HSP (Hydraulic Self-Centering Puller) tkwi w unikalnym mechanizmie synchronizującym pracę ramion. Zintegrowana ze złączem gwintowym sprężyna sprawia, że wystarczy pociągnąć jedno ramię, a pozostałe rozwierają się symetrycznie. Kiedy zaczynasz pompować wbudowaną pompą, hydraulika nie tylko pcha wał, ale automatycznie i z gigantyczną siłą zaciska ramiona do wewnątrz. Pazury wbijają się w detal, całkowicie eliminując zjawisko "ześlizgnięcia". To w 100% zintegrowane narzędzie (pompa i cylinder w jednym korpusie) pozwala na w pełni bezpieczną, jednoosobową obsługę nawet w najciaśniejszych karterach maszyn.
Kluczowe atuty ściągacza BETEX HSP 43
-
Mechanizm samocentrujący (Self-Centering): Prawdziwy "game-changer" w UR. Ramiona otwierają się i zamykają symetrycznie. Siła ciągu automatycznie potęguje siłę docisku bocznego (chwytu). Narzędzie nie ma prawa spaść z detalu!
-
Jednoosobowa praca: Nie potrzebujesz drugiego mechanika do przytrzymywania ramion. Zapinasz ściągacz jedną ręką, a drugą swobodnie operujesz obrotową (360°) dźwignią pompy.
-
4 000 kilogramów uciągu: Kompaktowa siła hydrauliki osiowej, zrywająca rdzawe spoiwa na wałach silników elektrycznych i mniejszych przekładni.
-
Zawór bezpieczeństwa i konstrukcja All-in-One: Zintegrowany zbiornik oleju i pompa oznaczają brak ryzykownych węży zewnętrznych, a wbudowany zawór chroni urządzenie przed przeciążeniem powyżej 4 ton.
Kompaktowa hydraulika wsparta inteligentną mechaniką. Zobacz specyfikację:
| Parametr Techniczny | Specyfikacja BETEX HSP 43 (Bega/Schaeffler) | Znaczenie w utrzymaniu ruchu |
| Maksymalna siła ściągająca | 4 Tony (40 kN) | Optymalna siła do codziennych prac serwisowych przy małych i średnich napędach na halach produkcyjnych. |
| Typ mechanizmu chwytnego | Samocentrujący (Zsynchronizowany) | Pazury same dostosowują się do średnicy koła i zaciskają się coraz mocniej wraz ze wzrostem obciążenia. |
| Maksymalny rozstaw ramion | 315 mm | Bardzo szeroki chwyt jak na klasę 4 ton! Pozwala złapać nawet płaskie koła wentylatorów. |
| Głębokość chwytu (Zasięg) | 190 mm | Swobodny dostęp do łożysk ukrytych głęboko za czołem wału. |
| Waga kompletna | Ok. 8,0 kg | Lekki, przenośny i mobilny sprzęt – niezbędny w każdej torbie narzędziowej "szybkiego reagowania". |
Wskazówka Eksperta
Złudzenie Trzeciej Ręki: "Mechanik dostał polecenie pilnego zdjęcia małego, ale zatartego łożyska (średnica 100 mm) z wału pompy, znajdującej się w ciasnym narożniku hali. Miał zwykły ściągacz hydrauliczny (niesamocentrujący). Ponieważ nie miał miejsca, by wejść tam z pomocnikiem, próbował poradzić sobie sam. Lewym przedramieniem obejmował ściągacz, przyciskając ramiona do łożyska, a prawą ręką próbował przepompować dźwignię. W momencie zrywu rdzy (tzw. strzał), jedno z ramion nie było dociśnięte idealnie prostopadle. Narzędzie pod wpływem ciśnienia 4 ton wystrzeliło w bok, a mechanik przypłacił to złamanym nosem i rozciętym łukiem brwiowym."
Mechanik padł ofiarą braku zsynchronizowanego chwytu, narażając się na uderzenie zmagazynowaną w ściągaczu energią sprężystą.
Błąd: Jednoosobowa praca ze standardowymi, luźnymi ściągaczami w niewygodnych, ciasnych przestrzeniach (brak stabilizacji ramion).
Rada UR: Do pracy "w pojedynkę" używamy wyłącznie ściągaczy samocentrujących! Zakładasz BETEX HSP 43, kładziesz pazury na rancie łożyska, lekko wkręcasz śrubę blokującą mechanizm i puszczasz narzędzie. Ściągacz sam utrzymuje się na wale, opierając się na wewnętrznej sprężynie. Ty możesz stanąć w bezpiecznej odległości i spokojnie operować dźwignią pompy, wiedząc, że wektor siły zablokował pazury w imadle nie do wyrwania!
Dlaczego synchronizacja ramion zapobiega uszkodzeniom bieżni łożyska?
Wielu specjalistów Utrzymania Ruchu stara się po demontażu poddać stare łożyska lub koła zębate analizie awarii (tzw. Root Cause Analysis - RCA), aby sprawdzić, co doprowadziło do zatarcia. Niestety, często jest to niemożliwe, ponieważ nieodpowiednie narzędzia użyte do demontażu niszczą detale do tego stopnia, że zacierają ślady pierwotnej awarii.
Kiedy używasz zwykłego ściągacza mechanicznego lub hydraulicznego bez synchronizacji, niemal zawsze jedno ramię chwyta nieco płycej niż pozostałe. Podczas generowania ciśnienia, powoduje to minimalne przekoszenie wyciąganego elementu, co prowadzi do drastycznych zadrapań na wale i całkowitego wgniecenia kulek w bieżnie łożyska.
Ściągacz BETEX HSP 43 (Self-Centering) eliminuje to zjawisko strukturalnie. Dzięki centralnemu koszykowi synchronizującemu, wszystkie ramiona dociskają detal z matematycznie identyczną siłą i pod dokładnie tym samym kątem. Zdejmowane łożysko wyjeżdża z wału perfekcyjnie równolegle. Nie blokuje się, nie niszczy wału, a jego bieżnia pozostaje w stanie, który pozwala na rzetelną ekspertyzę inżynieryjną!
