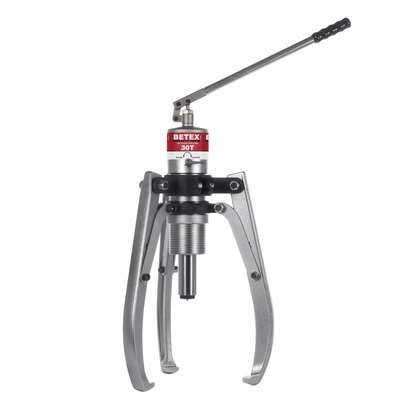

Samocentrujący ściągacz BETEX HSP 303 (Schaeffler) – 30 Ton absolutnej i bezpiecznej siły
W przemyśle ciężkim – na walcarkach, w kruszarkach stożkowych czy przy napędach okrętowych – demontaż elementów to starcie z fizyką ekstremalną. Gdy rdza i pasowania ciasne "zespawają" ze sobą koło zamachowe i wał, potrzebna jest gigantyczna siła. Jednak wygenerowanie 30 ton nacisku to moment, w którym tradycyjne ściągacze stają się śmiertelnie niebezpieczne. Niezależne ramiona poddawane naprężeniom rzędu 300 kN potrafią wyginać się i ześlizgiwać z obrabianych krawędzi, stwarzając zagrożenie wystrzału ważącego kilkadziesiąt kilogramów sprzętu. Rozwiązaniem tego problemu jest flagowy okręt dywizji Schaeffler Lifetime Solutions: Zintegrowany ściągacz samocentrujący BETEX HSP 303.
Model HSP 303 to inżynieryjny triumf nad potężnymi obciążeniami. Wyposażony w unikalny koszyk synchronizujący, łączy wszystkie masywne, kute ramiona w jeden, perfekcyjnie pracujący organizm. Zintegrowana pompa wtłacza olej do siłownika, który opierając się o wał, jednocześnie z gigantyczną siłą ciągnie ramiona do wewnątrz układu. Mechanizm samocentrujący (HSP) zamyka się na rancie 600-milimetrowego koła zębatego jak imadło. Im mocniej pompujesz, tym silniejszy staje się boczny chwyt. Mimo monstrualnej siły 30 ton i wagi sięgającej niemal 40 kilogramów, narzędzie jest w 100% zintegrowane – brak zewnętrznych węży ciśnieniowych i zsynchronizowany chwyt pozwalają na w pełni kontrolowaną pracę bez asymetrycznych przeciążeń detalu.
Kluczowe atuty ściągacza BETEX HSP 303
-
Zsynchronizowana potęga (HSP): Koszyk centrujący sprawia, że przy pełnym obciążeniu 30 ton, siły wypychające pazury na zewnątrz są całkowicie neutralizowane. Narzędzie automatycznie trzyma idealną oś i nigdy nie ześlizgnie się z detalu.
-
300 kN uciągu All-in-One: 30 ton płynnej, hydraulicznej siły generowanej bezpośrednio z obudowy urządzenia. Ostateczny argument przeciwko korozji frettingowej na największych wałach przemysłowych.
-
Brak węży = Bezpieczeństwo Absolutne: Przy zrywaniu elementów z siłą 30 ton, pęknięcie zewnętrznego węża hydraulicznego to katastrofa. Konstrukcja zintegrowana zatrzymuje całe ciśnienie wewnątrz pancernego bloku stalowego.
-
Rozstaw powyżej 60 cm: Gigantyczny zasięg operacyjny! Kute łapy bez problemu obejmą potężne bębny wyciągowe i największe sprzęgła kłowe stosowane w kopalniach.
Oto liczby definiujące sprzęt z absolutnego wierzchołka katalogu Schaeffler:
| Parametr Techniczny | Specyfikacja BETEX HSP 303 (Bega/Schaeffler) | Znaczenie w ekstremalnym utrzymaniu ruchu |
| Maksymalna siła ściągająca | 30 Ton (300 kN) | Maksymalna dostępna moc w zintegrowanych ściągaczach samocentrujących. Ratuje wały warte setki tysięcy złotych przed cięciem palnikiem. |
| Typ mechanizmu chwytnego | Samocentrujący (HSP - Zsynchronizowany) | 100% ryglowania geometrycznego. Pazury zaciskają się coraz mocniej wraz ze wzrostem oporu zdejmowanego detalu. |
| Maksymalny rozstaw ramion | 620 mm | Masywny chwyt, pozwalający objąć koła napędowe o średnicy grubo powyżej pół metra. |
| Głębokość chwytu (Zasięg) | Powyżej 300 mm | Kute ramiona sięgają za potężne, wielorzędowe piasty, chwytając detal u samej podstawy. |
| Waga kompletna | Ok. 36,0 - 38,0 kg | Monolit. Bezwzględnie wymaga użycia wciągnika lub balansera (urządzenie posiada zintegrowane ucho nośne). |
Wskazówka Eksperta
Złudzenie "Złapiemy to Łańcuchami": "W kopalni miedzi demontowano koło napędowe młyna o średnicy 550 mm. Brygada dysponowała potężnym ściągaczem 30-tonowym, ale o standardowych (luźnych) ramionach. Wiedząc, jak niebezpieczne są takie siły, mechanicy postanowili zabezpieczyć ramiona przed rozjechaniem się, owijając je grubym łańcuchem transportowym wokół obwodu koła. Zaczęli pompować. Przy ok. 25 tonach oporu, jedno z ramion poddało się sile wypychającej na zewnątrz, uderzyło w łańcuch z taką energią, że rozerwało jego spoiwo. Ramię zsunęło się z żeliwnego rantu, ścinając krawędź koła, a asymetryczne uderzenie naprężeń wygięło wał główny przekładni. Koszt awarii? Setki tysięcy złotych."
Mechanicy próbowali "domowymi" sposobami zablokować siły promieniowe, które przy 30 tonach uciągu są w stanie rozerwać stal.
Błąd: Próby stabilizowania luźnych ramion ściągacza przy ekstremalnych siłach za pomocą pasów, łańcuchów czy lin.
Rada UR: Przy siłach rzędu 300 kN jedynym zabezpieczeniem jest geometria wbudowana w samo narzędzie. System BETEX HSP 303 posiada potężny, stalowy koszyk synchronizujący, którego obciążenie zrywające wielokrotnie przekracza moc siłownika. Ramiona są zblokowane fabrycznie. Podwieszasz narzędzie na wciągniku, zapinasz mechanizm na rancie koła, wycofujesz ludzi i bezpiecznie pompujesz. Detal ustępuje bez żadnych sił asymetrycznych!
Dlaczego integracja pompy i samocentrowania to Święty Graal dla hutnictwa i stoczni?
Większość dostępnych na rynku ściągaczy o mocy 30 ton to systemy wieloczęściowe – ciężki "pająk" z ramionami wieszany na wale, do którego podłącza się wąż wysokociśnieniowy, prowadzący do wolnostojącej pompy (ręcznej lub elektrycznej). Rozwiązanie to ma dwie krytyczne wady w trudnych środowiskach przemysłowych. Po pierwsze, wąż ciśnieniowy (pracujący pod ciśnieniem 700 bar) puszczony po brudnej, pełnej ostrych krawędzi podłodze stoczni to tykająca bomba. Po drugie, brak zsynchronizowanego docisku ramion wymusza ciągłą, fizyczną kontrolę operatora nad strefą niebezpieczną.
Model BETEX HSP 303 zmienia reguły gry. Połączenie pełnej integracji (zbiornik i układ tłoczący w osi siłownika) z mechanizmem Hydraulic Self-Centering Puller tworzy system całkowicie bezobsługowy pod obciążeniem. Mechanik podwiesza ściągacz na zawiesiu, zamyka zsynchronizowane łapy na 60-centymetrowym kole i zaczyna pompować. W tym momencie może patrzeć wyłącznie na manometr bezpieczeństwa (lub nasłuchiwać charakterystycznego trzasku pękającej rdzy). Cała energia skupiona jest w jednym, stalowym monolicie. Brak węży eliminuje ryzyko wtrysku oleju pod skórę (iniekcji hydraulicznej), a koszyk HSP gwarantuje, że pazury nie zniszczą czoła obrabianego wału.
