BETEX HSP 63

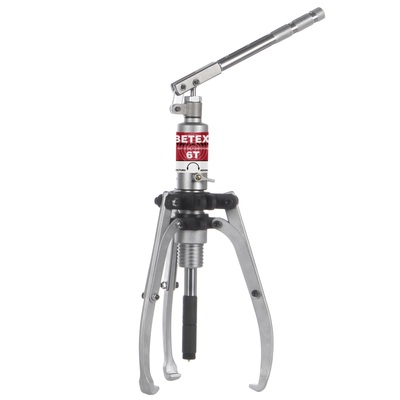

Samocentrujący ściągacz BETEX HSP 63 (Schaeffler) – 6 Ton zsynchronizowanej siły
W codziennej pracy mechanika UR najwięcej czasu tracimy nie na samo ściąganie, ale na precyzyjne ustawienie narzędzia. Zdejmowanie masywnych kół pasowych i sprzęgieł z wałów silników elektrycznych (od kilkunastu do kilkudziesięciu kilowatów mocy) wymaga siły, przy której ześlizgnięcie się standardowego ramienia grozi zniszczeniem sprzętu i poważną kontuzją. Inżynierowie Bega Special Tools (Schaeffler Lifetime Solutions) połączyli bezwzględną siłę 6 ton (60 kN) z inteligentnym, zsynchronizowanym mechanizmem chwytu, tworząc model BETEX HSP 63.
Linia HSP (Hydraulic Self-Centering Puller) to koniec walki z opadającymi pazurami. W tym ściągaczu wszystkie trzy ramiona połączone są specjalnym mechanizmem dociskowym. Wystarczy rozchylić jedno ramię, a reszta podąża za nim, symetrycznie obejmując detal. Kiedy zaczynasz pompować za pomocą wbudowanej, zintegrowanej pompy hydraulicznej, siła uciągu potęguje siłę zgniotu ramion. Urządzenie dosłownie "wgryza się" w krawędź koła, stając się jednością z maszyną. 6 ton osiowej hydrauliki płynnie, w pełni bezpiecznie i pod kontrolą jednego operatora zsuwa zapieczony element z czopa wału.
Kluczowe atuty ściągacza BETEX HSP 63
-
Zsynchronizowany zacisk (Self-Centering): Siła generowana przez tłok hydrauliczny wymusza jednoczesne i równomierne zaciśnięcie wszystkich ramion. Ściągacz nie ma fizycznej możliwości "wyskoczenia" z rantu łożyska podczas pracy pod obciążeniem.
-
Siła 60 kN (6 Ton): Optymalna moc robocza. O 50% potężniejsza niż w modelu bazowym (4T), pozwala na bezproblemowy demontaż mocno zakleszczonych elementów w średnio-ciężkim przemyśle przetwórczym i maszynowym.
-
Pełna autonomia (All-in-One): Zintegrowana pompa z rączką obrotową (360 stopni) i wbudowany zawór bezpieczeństwa. Narzędzie nie wymaga zewnętrznych węży, co czyni je niesamowicie mobilnym i bezpiecznym do pracy na wysokości (np. przy wentylatorach dachowych).
-
Jednoosobowa operacja: Narzędzie samo trzyma się na wale. Operator używa obu rąk wyłącznie do wygodnego i kontrolowanego pompowania.
Sprawdź specyfikację "złotego środka" w katalogu narzędzi samocentrujących Schaeffler:
| Parametr Techniczny | Specyfikacja BETEX HSP 63 (Bega/Schaeffler) | Znaczenie w utrzymaniu ruchu |
| Maksymalna siła ściągająca | 6 Ton (60 kN) | Idealny zapas mocy do obsługi głównych silników napędowych, pomp wody i średnich przekładni w zakładzie. |
| Typ mechanizmu chwytnego | Samocentrujący (HSP - Zsynchronizowany) | 100% gwarancji stabilności. Pazury nie niszczą krawędzi zdejmowanego elementu, bo nie ślizgają się pod naciskiem. |
| Maksymalny rozstaw ramion | 380 mm | Masywny chwyt obejmujący szerokie koła wentylatorów i wielorowkowe koła pasowe. |
| Głębokość chwytu (Zasięg) | 260 mm | Długie ramiona pozwalają sięgnąć głęboko za piastę, idealne do wałów o długich czopach. |
| Waga kompletna | Ok. 10,0 kg | Ciężar, który wciąż pozwala jednemu mechanikowi na swobodne wniesienie sprzętu po drabinie. |
Wskazówka Eksperta
Złudzenie Cienkiego Rantu: "W tłoczni blach trzeba było zdjąć precyzyjne koło zębate z wału serwomotoru. Koło miało z tyłu bardzo małą fazę (wąski rant), na której można było zahaczyć pazury. Brygada użyła mocnego, ale klasycznego ściągacza bez synchronizacji. Napięli układ, ale przy 5 tonach obciążenia, jedno z niesymetrycznie dociśniętych ramion ześlizgnęło się z wąskiego rantu. Pazur przeskoczył po zębach koła, wyłamując dwa z nich, a naprężony ściągacz wystrzelił i zdemolował osłonę maszyny. Serwomotor za 30 000 zł z uszkodzonym kołem zatrzymał linię na dwa dni."
Mechanicy zaufali standardowym ramionom na zbyt płytkim oparciu, ignorując siły asymetryczne wypychające pazury na zewnątrz.
Błąd: Używanie tradycyjnych ściągaczy śrubowych/hydraulicznych do elementów z bardzo płytkim podtoczeniem lub delikatną krawędzią (ryzyko ześlizgnięcia).
Rada UR: Gdy masz do czynienia z drogim detalem i milimetrowym rantem oparcia, jedyną opcją jest mechanizm HSP! Ściągacz BETEX HSP 63 zamyka się na detalu jak imadło. Im mocniej naciska 6-tonowa hydraulika, z tym większą siłą pazury są wciągane do wewnątrz (w kierunku osi wału). Geometria narzędzia sprawia, że łapy nie mają fizycznej możliwości rozjechania się na zewnątrz. Detal ocalał, zsuwa się płynnie, a Ty oszczędzasz dziesiątki tysięcy złotych na częściach zamiennych.
Dlaczego 6-tonowy ściągacz samocentrujący to najczęściej wybierany sprzęt dla zespołów awaryjnych?
Kierownicy Utrzymania Ruchu często stają przed dylematem: kupić lekki ściągacz 4-tonowy (bardzo poręczny, ale może braknąć mu siły przy starych maszynach), czy od razu pójść w 8 lub 12 ton (potężne, ale ciężkie i nieporęczne przy drobnych usterkach). Model BETEX HSP 63 (6 Ton) idealnie wpasowuje się w sam środek tych potrzeb, stając się uniwersalnym "koniem roboczym" każdej brygady SUR.
Waga na poziomie 10 kilogramów wciąż pozwala na swobodne poruszanie się ze sprzętem po halach produkcyjnych bez użycia wózków transportowych. Jednocześnie siła 60 kN (wsparta samocentrującym chwytem, który eliminuje straty mocy na asymetryczne naprężenia) wystarczy do pokrycia 80% typowych awarii związanych z demontażem łożysk czy sprzęgieł na napędach do 75 kW. Inwestując w zintegrowaną pompę i synchronizację ramion HSP w rozmiarze 6T, wyposażasz swojego mechanika w narzędzie, które z jednej strony szanuje jego kręgosłup, a z drugiej – nie bierze jeńców w starciu z zapieczoną stalą.
