SKF TMMA 100H/SET – 10 ton chirurgicznej potęgi w jednej walizce
W przemyśle ciężkim – stalowniach, elektrowniach wiatrowych, czy na kopalnianych przenośnikach – demontaż wielkogabarytowych łożysk to operacja podwyższonego ryzyka. Użycie samego, 10-tonowego ściągacza hydraulicznego i zapięcie jego grubych łap za delikatny, zewnętrzny pierścień łożyska niemal zawsze kończy się destrukcją bieżni (zjawiskiem Brinellingu). A co, jeśli łożysko jest sprawne i musi wrócić na wał? Albo co gorsza, przylega idealnie płasko do korpusu maszyny? Z pomocą przychodzi bezkompromisowy, kompletny arsenał: SKF TMMA 100H/SET.

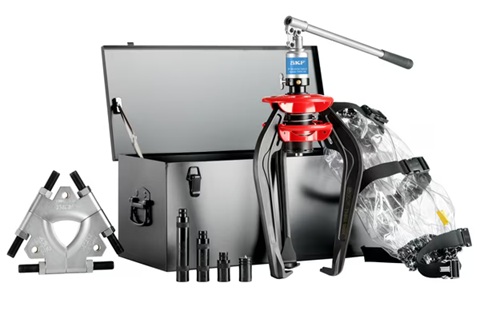

Kupując wersję z rozszerzeniem /SET, otrzymujesz potężną, wojskową walizkę transportową kryjącą w sobie zamknięty system demontażowy. Jej sercem jest zintegrowany ściągacz hydrauliczny TMMA 100H (100 kN). Jednak to akcesoria czynią ten zestaw legendą. Wewnątrz znajdziesz Tarcze trójdzielne TMMS 100, zaprojektowane specjalnie po to, by wciskać się w mikroskopijne szczeliny za łożyskiem i przenieść uderzenie 10 ton wyłącznie na wewnętrzny pierścień! Całości dopełnia gigantyczny koc balistyczny TMMX, gwarantujący operatorowi przeżycie w przypadku pęknięcia zardzewiałych komponentów. To inwestycja, która zwraca się często przy pierwszej uratowanej osi.
Kluczowe atuty zestawu walizkowego 100H/SET
-
Rozwiązanie pod klucz (All-in-One): 10 ton gotowe do pracy na każdym piętrze zakładu. Mechanik nie traci czasu na kompletowanie klocków, szukanie podkładek czy dorabianie odklejaczy u tokarza. Otwiera walizkę i demontuje węzeł.
-
Tarcze TMMS 100 (Ratunek dla łożysk): Odklejacz łapie łożysko bezpośrednio za twardy pierścień przylegający do wału. Gigantyczna siła 100 kN omija elementy toczne. Dzięki temu możesz bezpiecznie ściągnąć i ponownie użyć łożyska wartego dziesiątki tysięcy złotych!
-
Współpraca idealna: Tarcze trójdzielne posiadają specjalnie wyfrezowane przetłoczenia, w które idealnie i bezpiecznie wklikują się sprężynowe łapy (EasyPull) ściągacza TMMA. Zero ryzyka ześlizgnięcia się systemu pod obciążeniem.
-
Maksymalne BHP z kocem TMMX 280: Przy nacisku 10 ton stal nie ostrzega, zanim pęknie. Przezroczysty, zbrojony koc kevlarowy dołączony do zestawu powstrzymuje wystrzelenie mosiężnych koszyków i żeliwnych odłamków z siłą pocisku.
3. Tabela: Skład Zestawu Superciężkiego (Arsenał w walizce)
| Element Zestawu | Nazwa i Oznaczenie | Rola na placu boju (Utrzymanie Ruchu) |
| Główny Siłownik | SKF TMMA 100H | 13-kilogramowy ściągacz z wbudowaną pompą. Generuje 10 ton nacisku przy pomocy ręcznej dźwigni, posiada skok 80 mm. |
| System Chwytny | Tarcze TMMS 100 | Trzyczęściowy odklejacz. Wciska się w szczeliny za łożyskiem, dystrybuuje 10 ton siły bezpośrednio na pierścień wewnętrzny. |
| Tarcza Ochronna | Koc TMMX 280 | Pancerz operatora. Zabezpiecza strefę zgniotu. Pozwala mechanikowi obserwować postęp prac przez kuloodporną siatkę. |
| Walizka Transportowa | SKF Flight Case | Odporna na smary i oleje, z dedykowanymi wytłoczkami. Ułatwia transport ponad 30 kg sprzętu wózkiem na miejsce awarii. |
Wskazówka Eksperta
Złudzenie "Niesymetrycznego Pociągnięcia": "Rozbieraliśmy potężny wał główny kruszarki. Założyliśmy tarcze TMMS 100 za łożysko baryłkowe i skręciliśmy je nakrętkami. Młody mechanik zapiął łapy 10-tonowego ściągacza za tarcze, ale jedna z łap nie weszła do końca w wyżłobienie, łapiąc tarcze lekko pod kątem. Uznał, że 10 ton 'i tak to pociągnie'. Zaczął pompować. Przy 6 tonach nacisku usłyszeliśmy huk. Ściągacz nie zsunął łożyska, lecz wygiął jedną z masywnych łap z tytanicznej stali, a tarcza odklejacza zaklinowała się na wale!"
Mechanik potraktował 10 ton siły jak zabawę. Zignorował asymetrię, co doprowadziło do skupienia całych 100 kN na jednym milimetrze stali.
Błąd: Rozpoczęcie pompowania z niesymetrycznie zapiętymi ramionami na tarczach trójdzielnych TMMS.
Rada UR: Kiedy operujesz siłą 10 ton, wektory fizyki są bezlitosne. Tarcze trójdzielne TMMS dzielą siłę na 3 idealnie równe części (co 120 stopni). Jeśli zapniesz jedną z łap płytko lub pod kątem, siła ściągacza z osiowej zmieni się w wyginającą! Zanim zaczniesz pompować ciśnienie, bezwzględnie sprawdź latarką, czy wszystkie trzy czerwone końcówki ramion TMMA 100H idealnie, głęboko i symetrycznie spoczywają w rowkach tarcz TMMS. Układ musi stanowić idealnie wycentrowany, sztywny monolit!
Tarcze Trójdzielne (TMMS) a Zwykła "Gilotyna" – Dlaczego 3 części są lepsze niż 2?
Na wielu warsztatach można spotkać tanie, dwuczęściowe odklejacze do łożysk, tzw. "gilotyny" (dwie półokrągłe blachy skręcane dwiema śrubami). Dlaczego zatem SKF w swoim elitarnym zestawie TMMA 100H/SET stosuje wyłącznie systemy TMMS, które są rozdzielone na trzy osobne segmenty?
Kluczem jest zachowanie pierścienia wewnętrznego łożyska przy gigantycznym obciążeniu.
Kiedy ciągniesz potężne, ciasno spasowane łożysko z wału, napierasz na nie z ogromną siłą. Zwykła gilotyna (dwuczęściowa) opiera się o łożysko tylko z dwóch przeciwległych stron. Uderzenie 10 ton w dwa punkty sprawia, że cienki pierścień łożyska ulega owalizacji (wykrzywia się w jajo). Owalne łożysko momentalnie zaciska się (klinuje) na wale, co sprawia, że ściągacz musi użyć jeszcze większej siły, w efekcie kalecząc powierzchnię osi i niszcząc samo łożysko.
Odklejacz trójdzielny (TMMS) przylega do łożyska w trzech równych punktach, dokładnie co 120 stopni. Dzięki temu pierścień łożyska jest ciągnięty w sposób absolutnie koncentryczny i nie ma prawa zmienić swojej geometrii! Ześlizguje się z wału idealnie prosto, bez klinowania i owalizacji. To właśnie ten trójdzielny detal decyduje o tym, czy za 2 godziny maszyna ruszy, czy też będziecie szukać szlifierki do cięcia wału!
